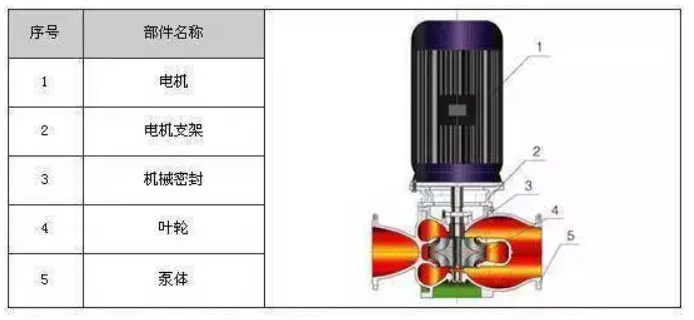

從單級單吸離心泵的結構圖中可以看出，單級單吸離心泵是有電機、電機支架、機械密封、葉輪、泵體等構成的。單級單吸立式離心泵通常為立式結構，單級離心泵使用延長電機軸直接驅動的葉輪方式，逐漸代替了傳統離心泵的轉子支撐部件，無需聯軸器，葉輪和電機可以做到同軸運轉，由于是立式直聯設計，所以比較不占地方節省了不少空間。

單級單吸離心泵的構造

電機

電機常被人們稱為馬達，電機是根據電磁感應定律來實現電能轉換或者傳遞的一種電磁裝置。

電機支架

電機支架的作用通常都適用于工作中對電機起到固定，因為電機在設備的任何位置均可以使用。需要電機支架把等待使用的電機固定在指定的位置，便于后續零部件的連接。

機械密封

機械密封指的是由至少一對垂直于旋轉軸線端面在流體壓力與補償機構彈力的作用下以及輔助密封的配合下保持貼合，并且相對滑動所構成的避免流體泄漏的裝置。

葉輪

葉輪是離心泵的關鍵部位之一，又被稱為泵的“心臟”，足以可見其的重要性。

泵體

泵體是有兩部分構成分別是壓水室與吸水室。壓水室的作用是用來收集葉輪流出來的液體并且把液流引到出口。壓水室的進口上與壓水室的出口上分別設有進口法蘭與出口法蘭，進口法蘭與出口法蘭可以連接進水管與出水管。

單級單吸立式離心泵可以在戶外使用，單級單吸離心泵的構造由上海長征泵閥總結。推薦閱讀：離心泵的結構原理
