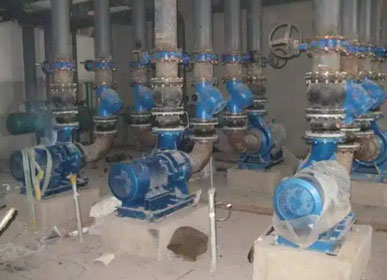

循環泵進出口配管是有要求的，會要求循環泵的重量不能強行加在泵上。循環泵進出口的配管需要設置可以調整的支架等一些硬性要求。

循環泵進出口配管要求

1.所有和循環泵相連的管道需要有獨立牢固的支撐，可以減少由于循環水泵管路振動將管道的重量強行加在泵上。

2.在循環泵進出口管道處需要設置可以調整的支架，配有振動的管道支架應該設置減震支架，能適當調節管道的位置來減少管道循環泵管道安裝誤差對循環泵管道的附加壓力。

3.在循環泵和設備連接的管道會比較短，兩者不在同一基礎時，連接管道時要有一定的柔性或者加金屬軟管來補償基礎的不均勻沉降。

4.循環泵吸入與排出管路直徑不可以小于泵入口與出口直徑。

5.循環泵吸入管道應該滿足泵所需的凈正吸入壓頭，循環泵管道需要盡量的短與轉彎，循環泵管道長度超出設備與循環泵之間的距離時需要進行工藝系統核算。

6.為了防止循環泵出現氣蝕，設備到循環泵的入口管嘴管道標高會逐步下降，中間不應該出現U形與I形，在不可以避免時應該在高點加放氣閥，低點加上排液閥。

7.循環泵入口前直管段長度不應該小于入口直徑。

8.針對雙吸泵為了防止雙向吸入不均引發水泵氣蝕，雙吸入管需要對稱布置，能確保兩邊流量分配均勻。

9.循環泵的泵端與驅動端的管道布置不應該阻礙活塞和拉桿的拆卸與檢修。

循環泵輔助管路設置

1.暖泵管道：熱水循環泵泵送物料溫度高于200℃，需要設置暖泵管道，確保少量物料由操作循環泵的排出管道引到備用泵出口，接著經過備用泵回流到循環泵入口，確保備用泵一直處于熱備狀態方便啟動。

2.平衡管道：介質在循環泵的入口處容易發生氣化情況，能在泵入口管嘴和泵入口切斷閥之間設置一根能返回吸入側上面設備氣相空間的平衡管，確保產生的氣體回流，防止循環泵出現氣蝕，平衡管上應該設置切斷閥。

3.防凝管道：針對常溫下容易凝結介質的循環泵應該設置防凍管，設置的方式應該和暖泵的管道一樣。

4.較小回流管道：為了避免循環泵在低于循環泵的較小流量下運行，應該設置循環泵較小回流管道，確保一部分流體從循環泵排出口返回到吸入口端的容器，可以保證循環泵的流量。

循環泵配管注意事項

1.需要注意循環泵入口過濾器的抽芯空間，假如垂直向下的抽芯空間不足，能選擇斜向下度度安裝或者使用角式過濾器。

2.循環泵入口支架應該是導向可調支架，可以防止安裝誤差給循環泵導致太大應力。

3.循環泵的偏心異徑管應該是頂平可以防止形成氣囊，聚集會引發循環泵氣蝕。

循環泵進出口配管要求由循環泵廠家總結。
