循環水泵性能參數的確定

2022/6/6 14:47:13

循環水泵的流量和揚程以及轉速等是重要的循環泵性能參數依據，循環水泵性能參數的確定實際上也就是循環水泵流量揚程的確定。

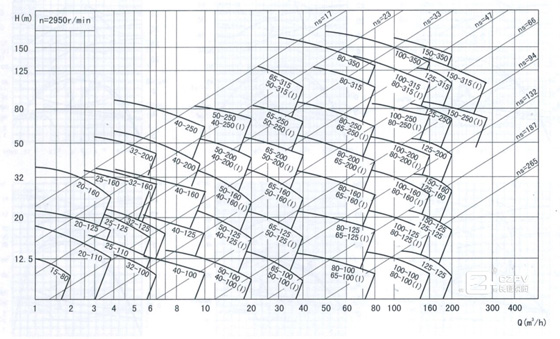

循環水泵性能曲線圖

循環水泵是驅動熱水供熱系統中循環流動的機械設備之一。在完成了熱水供熱系統管路的水力計算后就能確定管路循環水泵的流量與揚程。

循環水泵流量的確定，針對具有多種熱用戶的閉式熱水供熱系統理論上應該先繪制供熱綜合調節曲線，把各種熱負荷的網路總流量曲線相疊加得出相應的網路較大設計流量值作為水泵選型的依據。

循環水泵的揚程應該不小于設計流量條件下熱源、熱網、不利用戶環路的壓力損失之和。

算式為：H=Hr+Hw+HyPa

其中算式表達的含義：

H-循環水的揚程，Pa或者mH2O。

Hr-網路循環水利用熱源中的壓力損失，其中包括熱源加熱設備即熱水鍋爐或者是換熱器與管路系統等壓力損失，通常取Hr（10~15）mH2O。

Hw-網路主干線供水管和回水管的壓力損失，Pa或者mH2O，根據網路水力計算結果來定。

Hy-主干線末端用戶系統的壓力損失，Pa或者mH2O。

用戶系統的壓力損失和用戶的連接方式以及用戶入口的設計有關。在設計中可以使用以下參考數據。

對于和網路直接連接的供暖系統約為1mH2O~2mH2O。

對于和網路直接連接的暖風機供暖系統或者大型的散熱器供暖系統，地暖系統是3mH2O~5mH2O。對于使用水噴射器的供暖系統是8mH2O~12mH2O。

對于使用水-水換熱器間隙連接的用戶系統，約是10mH2O~15mH2O。

針對設置供回水跨接的混合水泵的熱力站，網路供水管和回水管的預留只用壓差值，應該等于熱力站后二級網路和其他用戶系統的設計壓力損失值。

循環水泵是在閉合環路中進行工作的，循環泵所需的揚程只取決于閉合環路中的總壓力損失，和建筑物高度與地形都沒有關系。

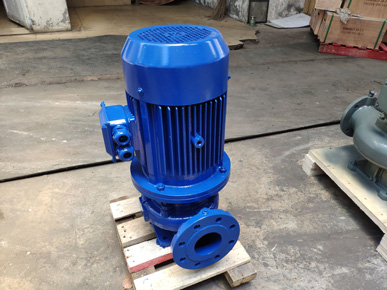

循環水泵

水泵功率不變

1.采用減少出水管截面，管網的阻力值增加，流量減小，壓力增大，水泵功率不變。

2.目的是增大壓力和增大出口水流速度等等。

3.將管網進行改造、流量減小、揚程增大、不增大系統功率的方法。

4.這個過程相當于恒流源電路中外電路變阻器的電阻增大時，電流減小、電壓升高不變的情況。

5.管網曲線一定時這種運行狀況適宜封閉式流體循環系統。

6.將管網曲線改變并把流量進行調節。

（1）這是大多數的風機和供水泵的正常工作狀態。

（2）在這種狀態下工作時可以忽略壓力的變化也就是恒壓。

（3）在這種情況下運行時流量和電機輸出率成正比，也就是風門大功率大反之風門小功率小，用風門調節風量大小并且不浪費電。

（4）將變頻器進行調速可以改變風機風量和調節風門調節風量相比，沒有存在省電的問題，假如可以考慮變頻損耗，變頻調速可以改為風機系統效率更低。

循環水泵性能參數的確定由循環泵廠家總結。
