磁力泵被廣泛適用于化工行業，故因此得名化工磁力泵。磁力泵有很多配件組成，分別是泵頭、磁力傳動器、電機和底座等配件構成。化工泵是國內外聯合設計的節能泵產品。按照材質可分為、不銹鋼化工泵、石油化工泵、氟塑料化工泵、塑料化工泵、耐腐蝕化工泵、化工管道泵、化工離心泵等。下面講解化工磁力泵的結構原理。

化工磁力泵的結構

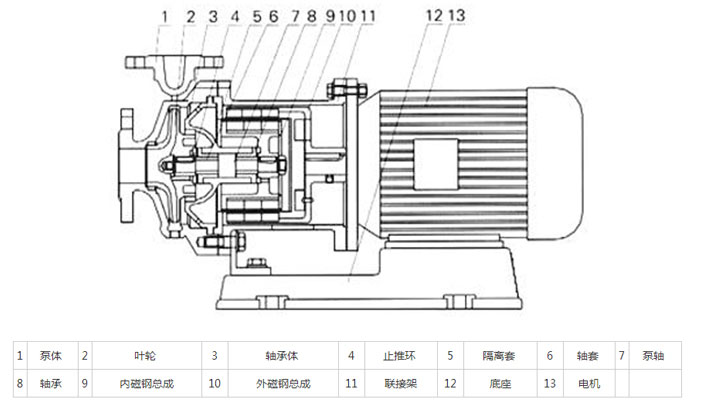

從化工磁力泵的結構示意圖中可以看出化工磁力泵是由很多配件構成的分別是1.泵體2.葉輪3.軸承體4.止推環5.隔離套6.軸套7.泵軸8.軸承9.內磁鋼總成10.外磁鋼總成11.聯軸架12.底座13.電機等眾多配件組合而成?；ご帕Ρ貌捎媚陀玫谋皿w結構，液體過流部分為氟塑料，外殼是金屬材質?；ご帕Ρ锰娲嗽兴玫臋C(jī)械密封形式，從真正意義上做到無滴漏之現象。是工廠的理想用泵。

化工磁力泵的原理

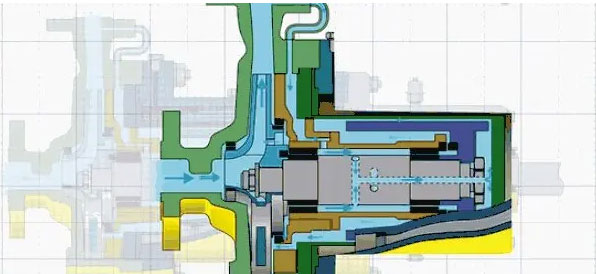

化工磁力泵是利用磁力進行傳輸?shù)?a href="http://www.only-blog.com/lixinbeng">離心泵，根據無接觸方式來傳遞扭矩，電機帶動外磁鋼總成旋轉時，利用磁場的作用通過磁力線穿過隔離套帶動內磁鋼總成與葉輪一同運轉，介質被封閉在靜止的隔離套里，進而做到無泄漏輸送的目的，徹底解決機械密封離心泵的軸封泄露問題。

化工磁力泵的結構原理由水泵廠家總結。
