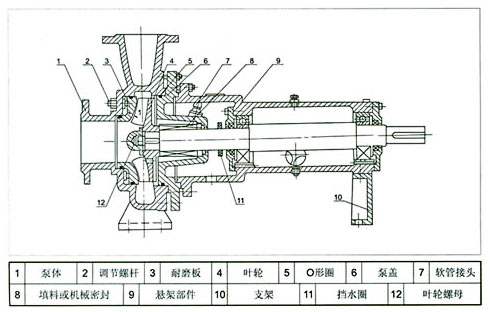

前段時間由本公司的小編介紹了兩相流無堵塞紙漿泵的結構圖及型號意義，今天我們將簡要介紹無阻塞紙漿泵的構造。無阻塞紙漿泵的構造和離心式紙漿泵的結構是一樣的，都是由泵體、調節螺桿、耐磨板、葉輪、O形圈、泵蓋、軟管接頭、填料或者機械密封、懸架部件、支架、擋水圈、葉輪螺母構造而成。

無阻塞紙漿泵的構造

泵體

紙漿泵泵體是由吸水室和壓水室兩部分構成，是紙漿泵的部件之一。

耐磨板

耐磨板有三種類型，分別是通用型、抗沖擊型、高溫型。耐磨板耐磨層具有耐磨性。

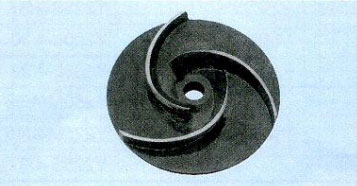

葉輪

兩相流紙漿泵葉輪由鑄鐵制成，葉輪的尺寸和形狀與紙漿泵性能有密切關系。水泵葉輪有兩種，有單吸式、也有雙吸式。葉輪是水泵的“心臟”，是紙漿泵主要的部件之一。

O形圈

無阻塞紙漿泵O形圈是一種截面是圓形的橡膠密封圈，從截面看為O形，因此取名為O型圈，也叫O型橡膠密封圈。O形圈經常用于機械密封的紙漿泵當中。

泵蓋

泵蓋由金屬制成，形狀不一。有圓形，也有方形的，具體要根據水泵的結構而定，以圓形的居多。

軟管接頭

水泵軟管接頭是現代工業管路中一種高質量的柔性管道。主要由波紋管、網套和接頭構成。

填料或者機械密封

水泵密封由填料密封和機械密封兩種，填料密封是接觸式密封，機械密封制造相對復雜，造價高，價格比填料密封貴。

懸架部件

紙漿泵懸架的底部有排油孔和漏水孔，頂部有注油孔，側面的油標孔規格統一。

支架

無堵塞紙漿泵支架起到臨時支撐固定的作用。

擋水圈

擋水圈也被稱為止水環?？梢苑乐顾贸霈F(xiàn)漏水情況，防止側漏。

葉輪螺母

無阻塞紙漿泵的葉輪螺母是固定葉輪的專用螺母，可以把葉輪擰緊在傳動軸上。葉輪螺母的材料是不銹鋼或者是銅的耐腐蝕耐磨材料，不銹鋼的材質居多。

無阻塞紙漿泵的改造由水泵廠家總結。
