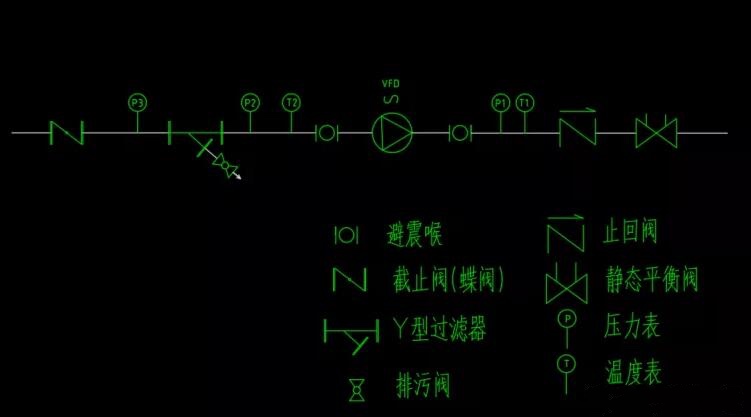

截止閥→壓力表P3→Y型過濾器(排污閥)→壓力表P2→溫度表T2→減震器
循環水泵后需要安裝：
減震器→壓力表P1→溫度表T1→止回閥→靜態平衡閥
壓力表P3、P2的作用：
過濾器前后的壓力表可以測量出過濾器是否出現堵塞，是否需要清理排污。P3大于0.5bar時，請手動打開排污閥進行排污。
壓力表P1、P2的作用：
可對泵前、后壓差進行測量，估算泵的實際揚程。可根據泵的流量揚程曲線查看此時的理論流量。不符合設計流量時，可對平衡閥進行調整，改變流量揚程。
溫度表T1,T2的作用：
液體通過循環水泵后的溫升可進行測量，如果溫升過大，將造成不必要的能量損失。因泵的選型過大，導致泵的過載或欠載，導致泵的溫度升高。按泵溫升調節變頻器和平衡閥，滿足設計要求。此外，還存在硬件設備方面的問題，如軸承安裝不當，潤滑油選擇不當或混有灰塵或雜質，電機軸承和軸封之間的間隙過小等。
排污閥的作用：
定時清除污物，防止有雜物堵塞泵，避免影響泵的換熱效率。
避震喉的作用：
通常稱之為泵的軟連接，在進、出水管路上安裝避震喉的作用：一是可以減少震動，二是為了熱膨脹冷縮需要，三是方便閥門拆裝和維修需要。
平衡閥的作用：
可對管網特性曲線進行調整，配合水泵變頻調整水泵特性曲線上的工作點，使水泵運行在設計流量揚程下。
