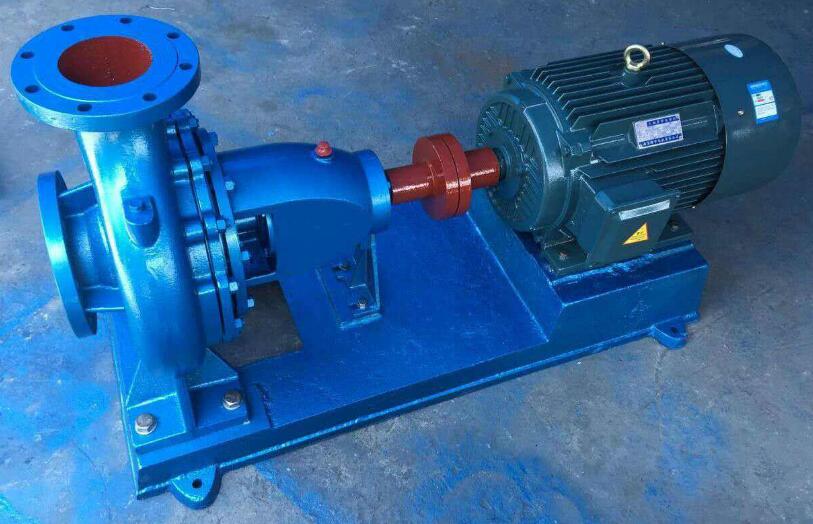

單級清水離心泵的結構特點：
    單級凈水離心泵適用于工業和城市給排水。它也可以用于農業灌溉和排水以及運輸清水或其他物理和化學性質類似于清水的液體。溫度不高于80℃。單級凈水離心泵是根據ISO2858標準規定的性能和尺寸設計的。它主要由泵體，泵蓋，葉輪，軸，密封圈，軸套和懸架軸承等組成。
    1、泵體和泵蓋
    是從葉輪背面處剖分的，即通常所說的后開門結構形式。其優點是檢修方便，檢修時不動泵體，吸入管路，排出管路和電動機，只需拆下加長聯軸器的中間聯接件，即可退出轉子部分進行檢修。

    2、殼體
    單級凈水離心泵的外殼（即泵體和泵蓋）構成了泵的工作室。葉輪，軸和滾動軸承是泵的轉子。懸架軸承部件支撐泵的轉子部分，滾動軸承接收泵的徑向力和軸向力。

    3、密封環
    單級清水離心泵的軸向密封環由填料壓蓋，填料環和填料組成，可防止進氣或大量漏水。如果泵的葉輪平衡，則包含軟填料的腔體將連接到葉輪的吸入口。如果葉輪入口處的液體處于真空狀態，則很容易沿軸套表面進入空氣，因此在填料腔中安裝了一個填料環以使其通過。泵蓋上的小孔引出清水離心泵腔中的壓力水送到填料環進行密封。如果泵的葉輪沒有平衡孔，則由于葉輪背面的液體壓力大于大氣壓，因此不會出現空氣泄漏問題，因此不需要密封環。

    4、軸套
    為了避免軸磨損，單級清水離心泵配有軸套，以保護軸穿過填料腔的部分。襯套和軸之間必須有一個O形密封圈，以防止進氣或水沿配合面泄漏。

    5、葉輪
    為了平衡泵的軸向力，大多數泵在葉輪前后都裝有密封環，并且在葉輪的后蓋上設有平衡孔。由于某些泵的軸向力很小，因此沒有密封環和平衡孔。

    單級清水離心泵的傳動方式是通過加長彈性聯軸器與電動機聯接的，泵的旋轉方向，從驅動端看，為順時針?lè)较蛐D(zhuǎn)。
